Versatile EEG

Sistema de EEG wireless y móvil con sensores semisecos para aplicaciones e investigación en el mundo real, brindando gran flexibilidad al investigador y libertad de movimiento para el usuario.
woman wearing versatile wireless eeg cap

Sistema de EEG semiseco y móvil

Los sistemas semisecos Versatile EEG, de 8,16, 32 y 64 canales, son dispositivos móviles para la grabación de datos en tiempo real. Están diseñados para una monitorización versátil en una gran variedad de entornos de monitorización, proporcionando una gran comodidad al investigador y libertad de movimiento para el usuario. La colocación de los electrodos EEG, humedecidos con agua, puede realizarse en cualquier posición o siguiendo el diseño predefinido dentro del sistema internacional 10/20 y 10/10. Estos sensores se han desarrollado con contactos altamente estables y apantallamientos activos, lo que permite una monitorización precisa, incluso bajo condiciones de movimiento.

Su simplicidad de uso y comodidad, junto con una rápida configuración, la cual no requiere de la aplicación de geles, abren una amplia ventana de posibilidades de uso en investigación, tanto dentro como fuera del laboratorio.

Versatile EEG viene con el Bitbrain Software Kit para la adquisición y programación de datos. Este software tiene una gran compatibilidad con I/O en tiempo real, y procesamiento de datos de terceros (LSL, Matlab, Python, BCI2000, OpenVibe, etc.). Además, al adquirir el Human Behaviour Research Lab, se puede sincronizar con otras tecnologías de monitorización humana como ExG, GSR, eye-trackers, sistema de posicionamiento en interiores, entre otros.

Quiero usar Versatile EEG para

Investigación del mundo real
Estudiando el comportamiento humano en escenarios y contextos reales con ecología y fiabilidad.

Aplicaciones en contextos reales
Desarrollando nuevos productos o servicios de neurotecnología con el hardware EEG más accesible.

Interfaces cerebro-computadora
Avanzando en la frontera de la interacción con una neurotecnología fiable que todos puedan utilizar, en cualquier lugar y en cualquier momento.

Características principales

Móvil y sin cables
Gran confort para el investigador y libertad de movimiento para el usuario. Transmisión por Bluetooth y almacenamiento en SD integrada.
Excelente usabilidad
Configuración rápida y fácil por parte de personal no técnico o del usuario final, casi en cualquier lugar y bajo cualquier circunstancia.
Layout versátil

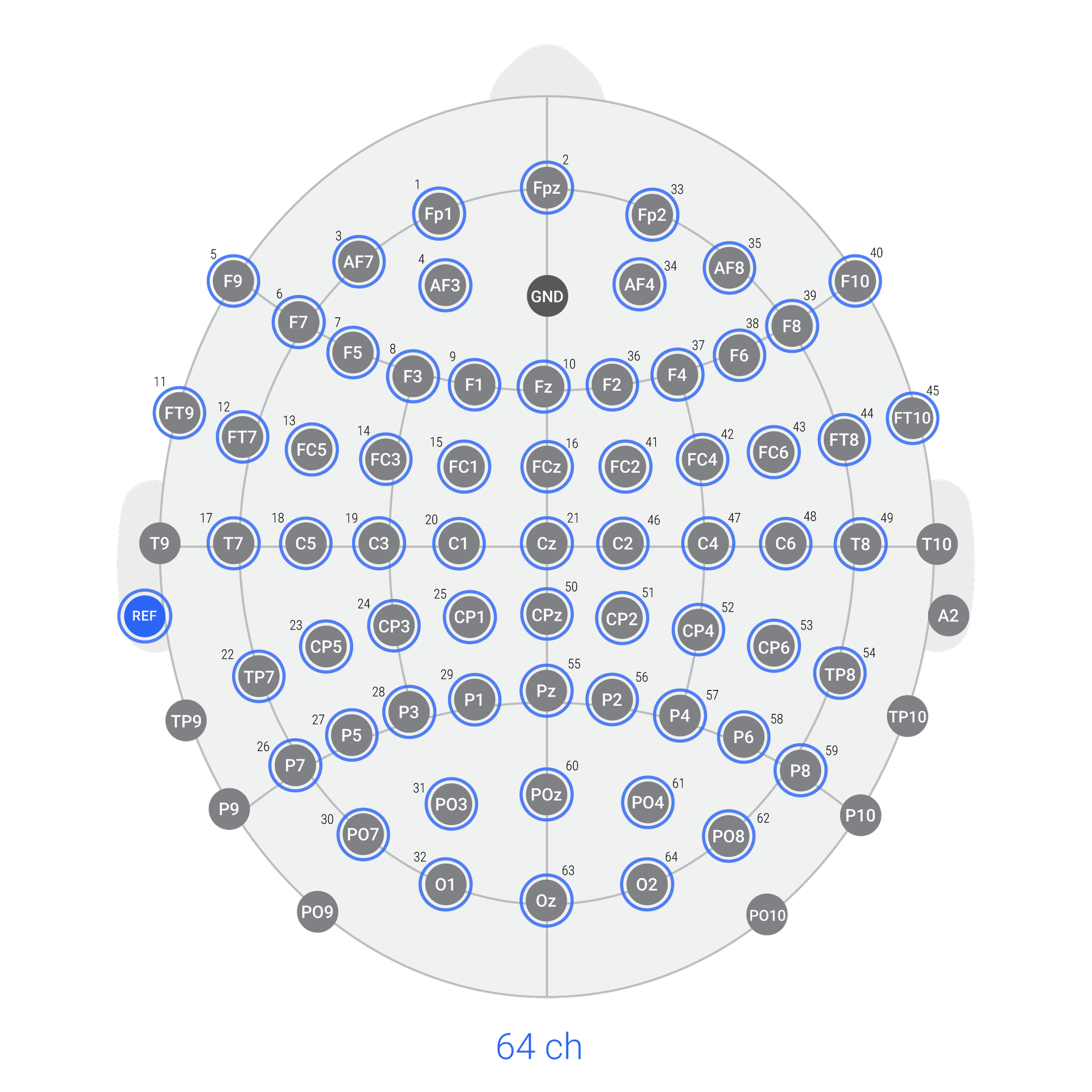

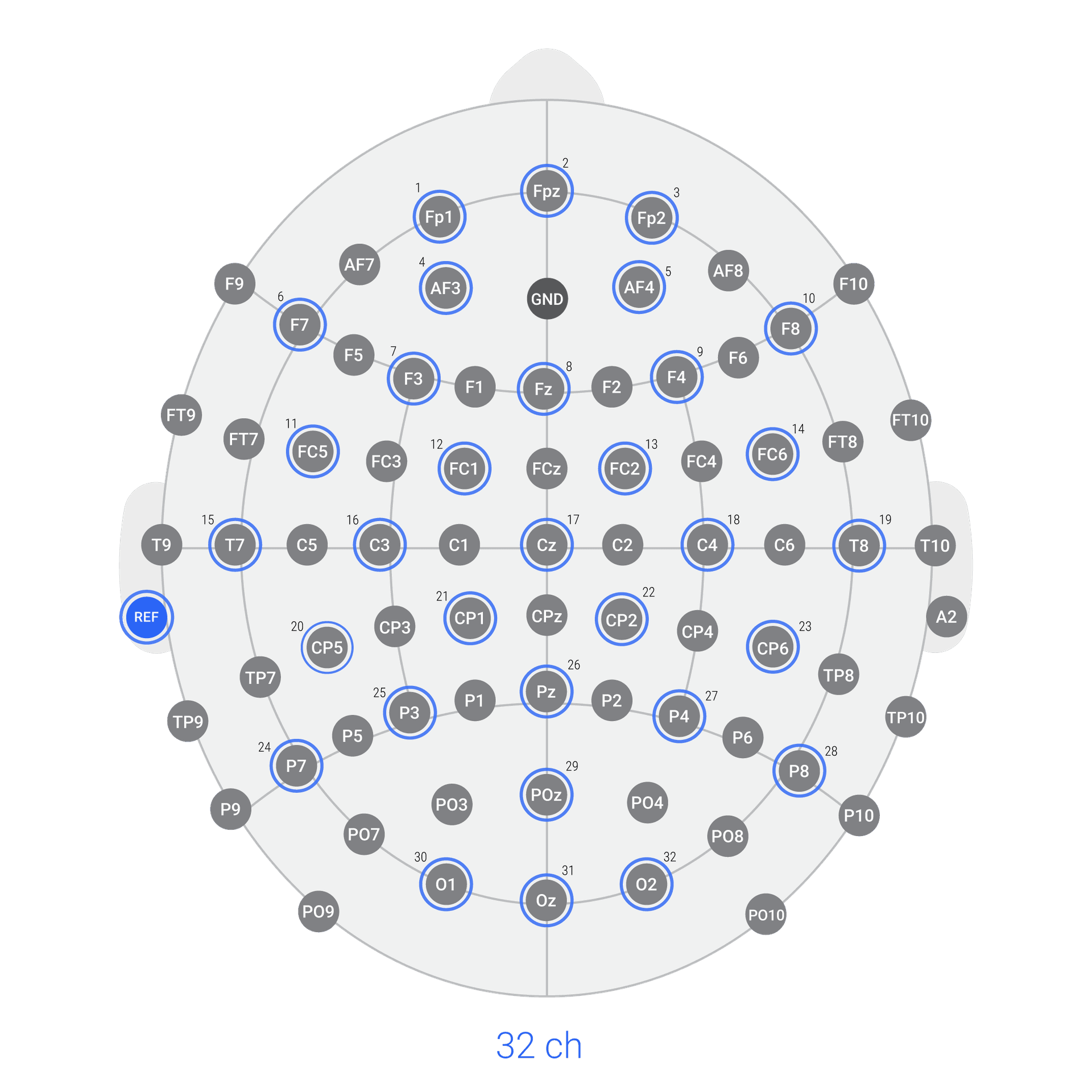

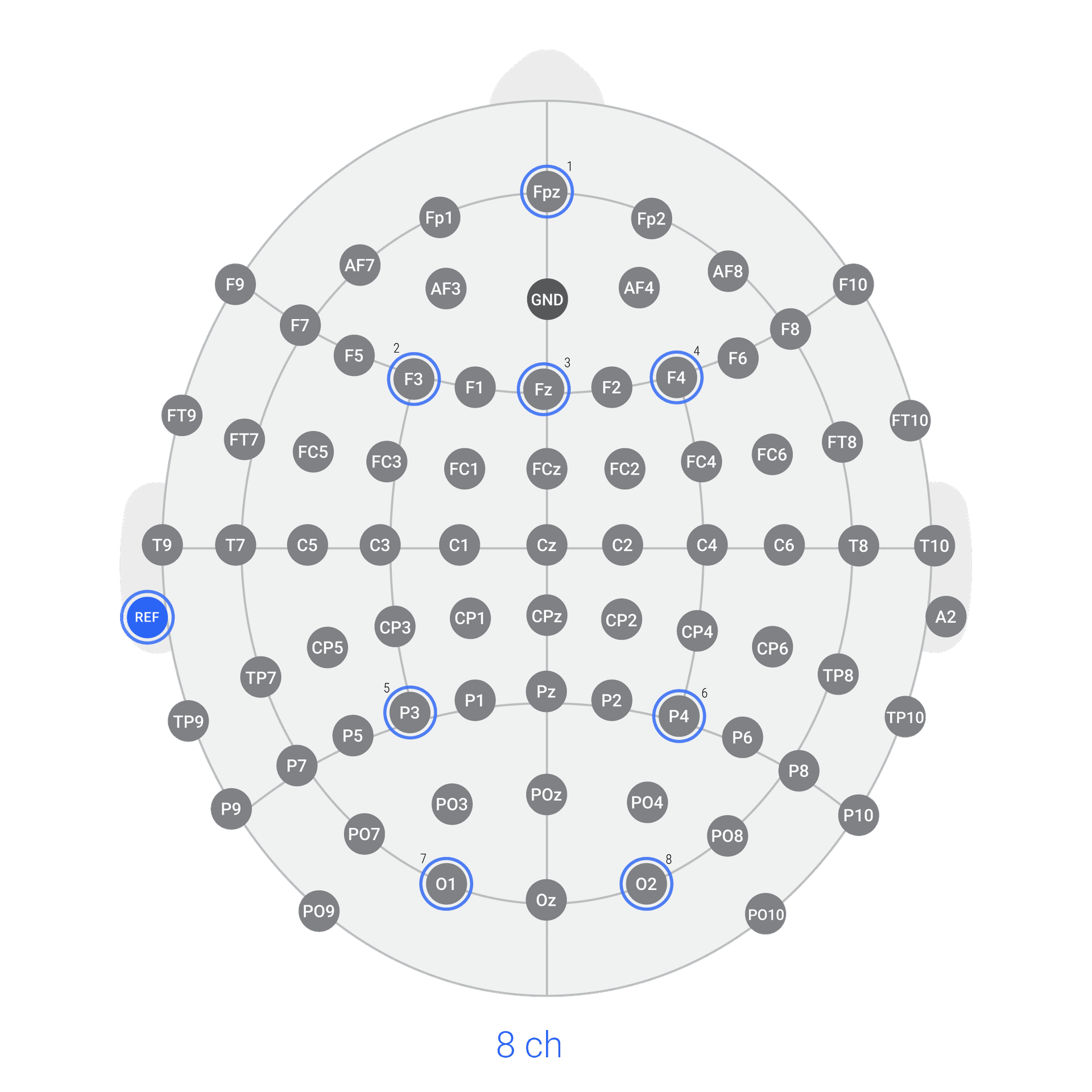

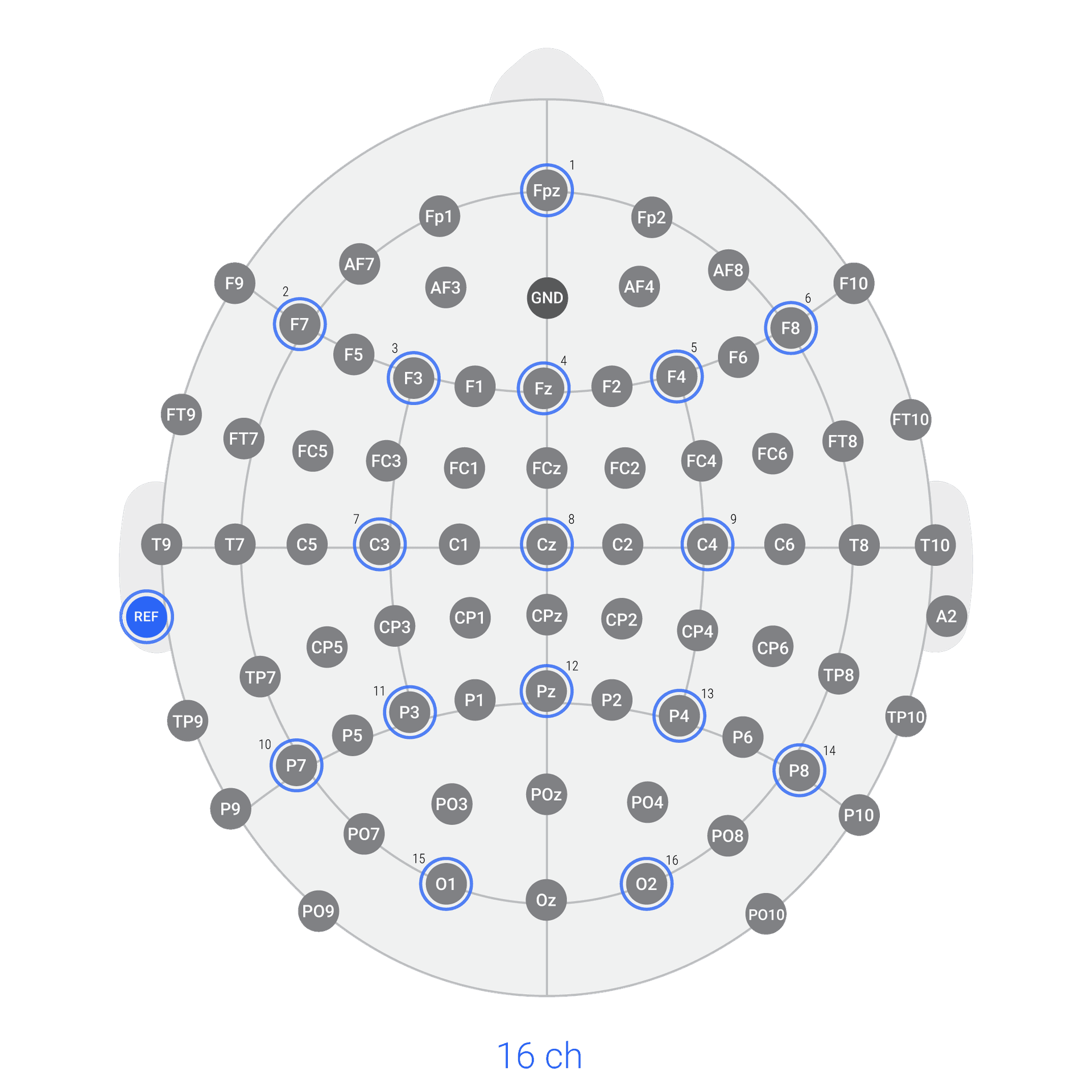

Se puede colocar en cualquier posición o siguiendo el diseño predefinido dentro del sistema internacional 10/20 y 10/10.
Monitorización precisa
EEG de alta calidad gracias al contacto estable de los sensores y a su apantallamiento activo. Permite registrar más de 6 horas a 256Hz con una resolución de 24 bits.
Equipo práctico
Tecnología limpia que funciona con materiales absorbentes humedecidos con agua. Fácil de transportar y con mínimo mantenimiento.
Alta compatibilidad con plataformas software
Paquete de software intuitivo y SDK para programadores, con gran compatibilidad con Matlab, Python, etc.

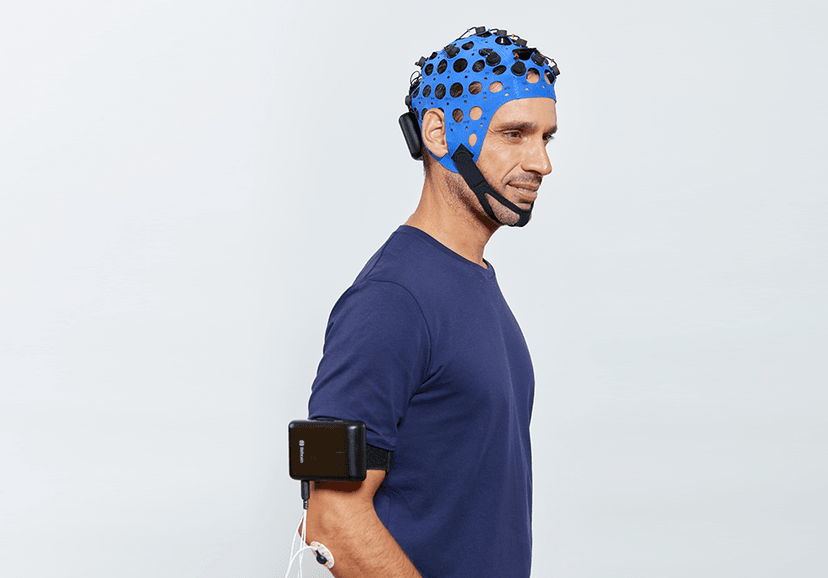

man wearing wireless EEG cap for real world research

Componentes principales

woman wearing versatile wireless eeg cap
Gorro EEG

Diseños flexibles que se adaptan a la morfología de cada cabeza (tallas S, M, L y XL). Permiten colocar los sensores en cualquier posición o siguiendo el diseño predefinido dentro del sistema internacional 10/20 y 10/10.

Amplificador EEG

Amplificadores móviles, pequeños y ligeros (desde 83 g el de 8 canales) que graban con una resolución de 24 bits a 256 Hz. Disponen además de una IMU interna (9 DOF), y control de impedancia relativa online. Con grabación microSD o conectividad Bluetooth con más de 10 metros de alcance y hasta 8 horas de grabación continua.

Cómo se usa

Versatile EEG 16 - Mobile and wireless semi-dry EEG with 16 channels tutorial set up

Tutorial de colocación del Versatile EEG 16
Aprende a colocar el Versatile EEG de 16 canales en tan solo unos minutos.
Cómo se usa

Colocación rápida y fácil en solo unos minutos. El sistema Versatile EEG funciona con materiales absorbentes humedecidos en agua. Vienen con una intuitiva plataforma de software para recopilar datos con la ayuda de señales visuales para garantizar un montaje y una monitorización de calidad.



  1. Preparación: Introduce las esponjas humedecidas en los huecos de los sensores. Mide la cabeza desde la frente (nasion) hacia atrás (inion) y de izquierda a derecha para localizar Cz (la parte central de la cabeza). Desliza hacia abajo hasta que el gorro esté completamente ajustado y coloca la mentonera. Conecta los cables de los sensores al amplificador y coloca el clip en el lóbulo de la oreja.
  2. Configuración: Espera 10 segundos y presiona suavemente los sensores que aún no están en verde para asegurarse de que estén en contacto con el cuero cabelludo. Repite hasta que haya buena calidad de señal en todos los sensores.
  3. Test: Para verificar que la señal de EEG no se ve afectada, es recomendable que el usuario parpadee, muerda, cierre los ojos, mueva los brazos y camine (estas dos últimas pruebas si se pretende grabar estados motores).
  4. Grabación: Tras estas pruebas ya podrás grabar tus datos para exportarlos posteriormente.
  5. Limpieza y almacenamiento: Limpia el gorro con un gel suave y agua fría. Para guardarlo, introduce el gorro seco en su caja y usa la tabla para ayudarte a guardar los sensores de forma organizada.

Especificaciones técnicas

Hardware

Sensors and headtset8ch16ch32ch
EEG channels8 x EEG, REF16 x EEG, REF32 x EEG, REF
Type of sensorsSemi-dry sensors, active shielding and optimized DRL.
Head perimeter(Cap sizes S, M, L, XL)
Wireless Amplifier8ch16ch32ch
Sampling rate / Resolution256Hz at 24 bits
BandwidthDC – 40Hz (3oLPF)DC – 70Hz (3oLPF)
Real-time check impedanceYes (relative contact impedance)
Integrated sensorsIntegrated IMU (9 axis): accelerometer, gyroscope and magnetometer
Other inputs1 x Digital input (1 bit), 1 x optical trigger (photodiode)1x optical trigger 1x digital input 2x Bipolar ExG
Input range and noise± 100 mV, < 1 μVRMS (0.5 – 30Hz) @256Hz ± 400 mV, < 4 μVRMS (0.5 – 30Hz) @256Hz (bipolar ExG)
CMRR / Input impedance> 100 dB @50Hz, > 50 GΩ
Data backupYes (removable µSD card. Max 8GB, class ≥10 )
Data streaming and store
Data transmission / rangeBluetooth 2.1 + EDR with 10 meters in direct sight
Data filesCSV
Power
BatteryRechargeable lipo battery. Charging time <3h
Autonomy> 8 h
General8ch16ch32ch
Weight (complete)192g290g450g
MaintenanceGentle soap and disinfectants.
Warranty2 years
CertificationsCE and CB, with EN 60950, EN 55032, EN 55024

Software

Bitbrain Software Kit (included with equipment)
Bitbrain real-time SDKIn C/C++ for Windows and Linux
Bitbrain data acquisition and visualization suiteLive visualization, streaming or SD recording, data export in CSV and raw data visualization.
Third parties real-time I/OLabStreamingLayer LSL compatibility (Matlab, Python, BCI2000, OpenVibe, NeuroPype, etc).
Third parties data processingMatlab (EEGLAB, FieldTrip, BCILAB, etc), Python (MNE, etc), Neuroguide and more.
Bitbrain software platforms (optional)
Bitbrain Human Behaviour Research LabPractical research platform for experiment design and data acquisition with 30+ sensor modalities seamlessly synchronized, and analysis with a wide range of emotional and cognitive biometrics available.
Bitbrain Cognitive Training LabSoftware platform for QEEG and cognitive training for health and wellness.
Bitbrain Programming PlatformMultimodal real-time neuroscience or brain-computer interface development.
Bitbrain health platformPlatform for QEEG and cognitive training

Qué incluye

Maltín

Los dispositivos se almacenan y transportan fácilmente dentro de una maleta.

  • Amplificador EEG
  • 1 set de electrodos (16/8/32/64 respectivamente)
  • Bases de sensores (18/34/66 unidades)
  • Tabla para almacenar sensores de forma organizada
  • Fuente de alimentación
  • Dos tamaños de gorro (tamaño M y L)
  • Esponjas (200 unidades)
  • Cinta de fijación del cableado
  • Cinta métrica
  • Instrucciones
  • Maleta
  • Bitbrain Software Kit



Soporte

El soporte básico se incluye durante la vida útil del producto.

  • Soporte a través de correo electrónico
  • Asistencia técnica
  • Base de conocimiento

También está disponible un Servicio Premium opcional.





Bitbrain Software Kit
Bundle Includes

Versatile EEG viene con un software para la adquisición de datos y programación, que tiene una gran compatibilidad con I/O en tiempo real.

Adquisición y configuración de datos simplificada
Recopila datos con la ayuda de señales visuales para garantizar el montaje y la supervisión de la calidad.
Programación flexible
Desarrollo fácil de usar con SDK versátil para abordar una gran variedad de aplicaciones.
Potentes aplicaciones en tiempo real
Uso de plataformas de terceros de LSL en tiempo real como Matlab, BCI2000 u OpenVibe, entre otras.
Análisis de datos en profundidad
Compatible con plataformas avanzadas como Matlab, EEGLab o MNE entre otras.
