Versatile Bio

Versatile Bio

Amplificador de bioseñales para monitorizar simultáneamente hasta 35 variables fisiológicas (GSR, ECG, EMG, RESP, TEMP, etc.) y de movimiento (EMG, IMU, etc.) con excelente calidad de señal y una sincronización de milisegundos.

Amplificador de bioseñales versátil y móvil

Versatile Bio es un sistema versátil de adquisición de bioseñales en tiempo real. Es un equipo móvil, optimizado para aplicaciones fuera del laboratorio que requieren una gran libertad de movimiento para el usuario, y una calidad de señal excepcional para el investigador. Se puede colocar fácilmente en el brazo o la cintura, permitiendo grabar 21 canales (extensible a 35) de bioseñales bipolares eléctricas (ExG), bioseñales analógicas (GSR, RESP, TEMP, etc.), actividad de movimiento y ubicación (EMG, IMU, etc.), entradas de comportamiento (pedales y botones) y entradas / salidas de comunicación (LPT, digital, etc.). Su gran versatilidad multisensorial, su simplicidad de uso, comodidad para el investigador y para el usuario final, y su diseño optimizado para grabar en situaciones de movimiento, abren una amplia gama de posibilidades para usarlo tanto fuera como dentro del laboratorio.

Este amplificador de bioseñales viene con el Bitbrain Software Kit para la adquisición y programación de datos. Este software tiene una gran compatibilidad con I/O en tiempo real, y procesamiento de datos de terceros (LSL, Matlab, Python, BCI2000, OpenVibe, etc.). Además, al adquirir el Human Behaviour Research Lab, se puede sincronizar con otras tecnologías de monitorización humana como EEG, eye-trackers, etc.

Quiero usar Versatile Bio para

Investigación del mundo real

Explorando nuevos escenarios de investigación del comportamiento humano completo tanto dentro como fuera del laboratorio.

Aplicaciones en contextos reales

Realizando investigación clínica, nuevas terapias de neurorrehabilitación o evaluación de intervenciones

Investigación 360

Investigación sobre los correlatos fisiológicos del comportamiento humano en combinación con EEG, tecnologías de realidad virtual, eye trackers, etc.

Características principales

Móvil y compacto

Tecnología versátil fácil de configurar y usar. Transmisión por Bluetooth y almacenamiento SD integrado.

Excelente usabilidad

El amplificador se puede colocar en el brazo, la cintura o la pierna del usuario permitiendo total libertad de movimiento.

Grabación amplia de variables

Puede monitorizar 35 variables fisiológicas con sincronización de milisegundos, como GSR, EMG, ECG, RESP, TEMP, IMU, pedales y botones, etc.

Monitorización precisa y sincronizada

Monitorización de alta calidad gracias al apantallamiento activo con DRL optimizado para mejorar SNR y reducir artefactos. Permite registrar más de 8 horas a 256Hz con una resolución de 24 bits.

Tecnología práctica

Fácil de transportar y almacenar (todo cabe en un estuche).

Alta compatibilidad con plataformas software

Paquete de software intuitivo para usuarios o SDK para programadores, y gran compatibilidad con Matlab, Python, etc.

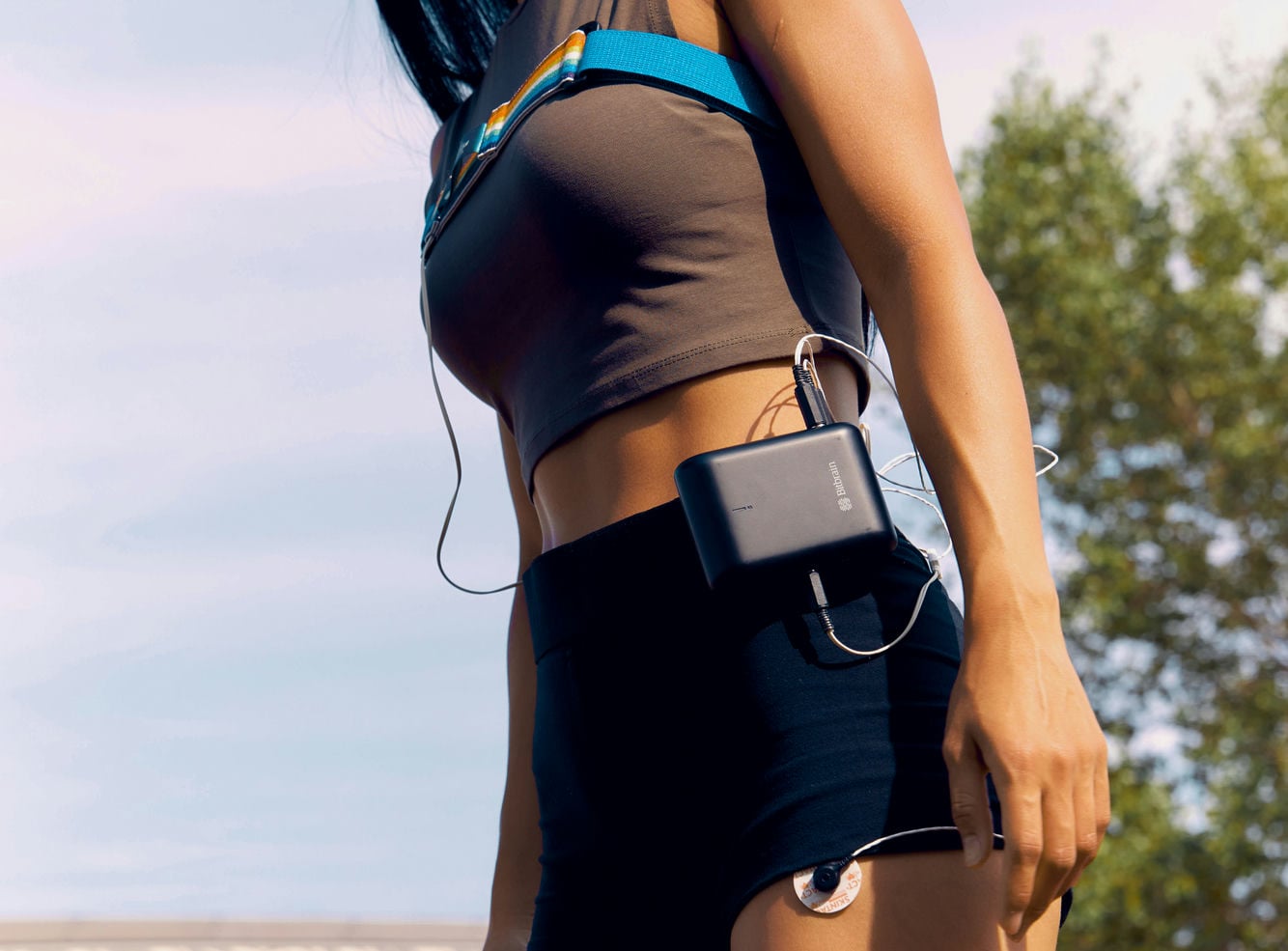

Mujer caminando con el amplificador de bioseñales en la cintura

Componentes principales

main-components.alt
Amplificador

Este amplificador bioseñal ultraligero (172gr) se puede colocar en el brazo, la cadera o la pierna del usuario para permitir el movimiento natural del usuario sin obstrucciones. Con más de 21 canales (extensible a 35 canales), puede grabar simultáneamente hasta 35 variables fisiológicas.

Sensores

Apantallamiento activo con DRL optimizado para mejorar la SNR y reducir los artefactos. Puede monitorizar simultáneamente bioseñales eléctricas bipolares (ExG), bioseñales analógicas (GSR, RESP, TEMP, etc.), movimiento y ubicación (EMG, IMU, etc.), entradas de comportamiento (pedales y botones) y entradas / salidas de comunicación ( LPT, digital, etc.).

Cómo se usa

Tutorial de colocación: Versatile Bio

Aprende a colocar el amplificador de bioseñales Versatile Bio con los siguientes sensores: GSR, ECG, EMG, Resp, Temp y Air flow.

La configuración de los sensores sigue los procedimientos estándar con una colocación intuitiva, y con una curva de aprendizaje mínima. Viene con una plataforma software para recopilar datos con la ayuda de guías visuales, garantizando así un montaje y una monitorización de calidad

1. Preparación: Enciende el dispositivo y emparéjalo al ordenador. Con el dispositivo ya emparejado, abre el visor y selecciona el dispositivo.

2. Configuración: La configuración depende de los tipos de bioseñales a monitorizar. Conecta cada sensor al amplificador a su conector respectivo mirando las instrucciones correspondientes, y activa el canal seleccionado en el visor.

3. Test:Realiza pruebas relevantes para cada tipo de sensor. Por ejemplo, para el sensor de respiración, pídele al participante que respire profundamente. Para el EMG, solicita al participante que contraiga los músculos de la zona donde esté el sensor colocado, etc.

4. Grabación: Una vez que se haya verificado el funcionamiento y la correcta ubicación de todos los sensores, estarás listo para grabar datos y exportarlos más tarde.

5. Mantenimiento: El dispositivo y sus sensores pueden almacenarse en su estuche hasta un nuevo uso. Recuerda cargar el equipo antes de cada grabación.

Especificaciones técnicas

Hardware

Sensors
Biosignal channels9x bipolar ExG + GND 6x Auxiliary analog inputs (analog sensors like GSR, RESP, TEMP, BVP...) 2x Auxiliary digital inputs (sensors like IMU). • Streaming mode: Up to 2 HUB (1 on each input to multiplex up to 8 IMU on each input. • Backup mode: Only 1 HUB to multiplex up to 8 IMU in the selected input. 1x Digital input (3 bits) 1x Digital output (1 bit)
Wireless amplifier
Sampling rate256 SPS at 24 bits
BandwidthDC – 100Hz (3º order LPF)
Integrated sensorsIntegrated IMU (9 axis): accelerometer, gyroscope and magnetometer
Input range and noise± 420 mV, < 4 µVRMS (0.5 – 30Hz) @256Hz (Bipolar ExG) ± 2.5 V, < 10 µVRMS (0.5 – 30Hz) @256Hz (Analog AUX)
CMRR / Input impedance> 100 dB @50Hz, > 50 GΩ
Data streaming and storage
Data transmission and rangeBluetooth 2.1 + EDR with 10 meters in direct sight.
Data backup / filesYes (removable µSD card. Max 8GB, class ≥10 )
Power
BatteryRechargeable lipo battery. Charging time <3h
Autonomy> 8h
General
Weight172g
Amplifier maintenanceNot required
Sensor maintenanceOff-the-shelf consumables
Warranty2 years
CertificationsCE and CB, with EN 60950, EN 55032, EN 55024

Software

Bitbrain Software Kit (included with equipment)
Bitbrain real-time SDKIn C/C++ for Windows and Linux
Bitbrain data acquisition and visualization suiteLive visualization, streaming or SD recording, data export in CSV and raw data visualization
Third parties real-time I/OLabStreamingLayer LSL compatibility (Matlab, Python, BCI2000, OpenVibe, NeuroPype, etc).
Third parties data processingMatlab (EEGLAB, FieldTrip, BCILAB,etc), Python (MNE, etc) and more.
Bitbrain software platforms (optional)
Bitbrain Human Behaviour Research LabPractical research platform for experiment design and data acquisition with 30+ sensor modalities seamlessly synchronized, and analysis with a wide range of emotional and cognitive biometrics available.
Bitbrain Programming PlatformMultimodal real-time neuroscience or brain-computer interface development.

Qué incluye

Maletín

Los dispositivos se almacenan y transportan fácilmente dentro de una maleta. La tecnología se limpia fácilmente con toallitas húmedas.

  • Amplificador
  • Kit de bioseñales: sensores
  • Fuente de alimentación
  • Kit de movimiento: sensores
  • Banda de ajuste
  • Bitbrain Software Kit
  • Instrucciones
  • Kits personalizados: sensores acordados con cliente
  • Maletín
Soporte

El soporte básico se incluye durante la vida útil del producto.

  • Soporte a través de correo electrónico
  • Asistencia técnica
  • Base de conocimiento

También está disponible un Servicio Premium opcional.

Bitbrain Software Kit
Kit de software de Bitbrain para amplificación de bioseñales del Versatile Bio

VersatileBio viene con un software para la adquisición de datos y para programación, con una gran compatibilidad I/O en tiempo real.

Adquisición y configuración de datos simplificada

Recopila datos con la ayuda de señales visuales para garantizar el montaje y una supervisión de la calidad.

Programación flexible

Desarrollo fácil de usar con SDK versátil para abordar una gran variedad de aplicaciones.

Potentes aplicaciones en tiempo real

Uso de plataformas de terceros de LSL en tiempo real como Matlab, BCI2000 u OpenVibe, entre otras.

Análisis de datos en profundidad

Compatible con plataformas avanzadas como Matlab, EEGLab o MNE entre otras.
