Diadem

EEG de sensores secos optimizado para monitorizar estados emocionales y cognitivos en aplicaciones del mundo real con extraordinaria facilidad, comodidad y fiabilidad.
man driving a car with a dry eeg headset

Dry-EEG wearable y móvil

Diadem es un electroencefalograma (EEG) de sensores secos diseñado para aplicaciones del mundo real que requieren, por un lado, gran comodidad para el usuario, y por otro, una configuración ágil y una calidad de señal sobresaliente para el investigador. Diadem ha sido desarrollado con 12 sensores secos ubicados en áreas cerebrales específicas (pre-frontal, frontal, parietal y occipital) para la estimación de estados emocionales y cognitivos. Su apantallamiento activo de alto rendimiento y su diseño mecánico estable proporcionan una robustez y una calidad de señal excepcionales, incluso bajo movimiento o durante largos períodos de grabación.

Debido a su usabilidad, Diadem se puede colocar en menos de 2 minutos por el propio usuario final, o contando tanto con la asistencia de expertos como de no expertos en EEG. Esta característica, en combinación con la gran comodidad y fiabilidad, abre la puerta a la investigación en neurociencia en aplicaciones del mundo real en casi cualquier contexto.

Diadem viene con el Bitbrain Software Kit para la adquisición y programación de datos. Este software tiene una gran compatibilidad con I/O en tiempo real, y procesamiento de datos de terceros (LSL, Matlab, Python, BCI2000, OpenVibe, etc.). Además, al adquirir el Human Behaviour Research Lab, se puede sincronizar con otras tecnologías de monitorización humana como ExG, GSR, eye-trackers, sistema de posicionamiento en interiores, entre otros.



Quiero usar Diadem para

Investigación en contextos reales
Estudiando el comportamiento humano en escenarios y contextos reales con ecología y fiabilidad.

Aplicaciones en contextos reales
Desarrollando nuevos productos o servicios de neurotecnología con el hardware EEG más accesible.

Interfaces cerebro-computadora
Avanzando en la frontera de la interacción con una neurotecnología fiable que todos puedan utilizar, en cualquier lugar y en cualquier momento.

Características principales

Móvil y ergonómico
Diseño ultraligero con arcos flexibles y ajustables para garantizar una gran comodidad. Transmisión por Bluetooth y almacenamiento SD integrado.
Excelente usabilidad
Configuración rápida y fácil por parte de personal no técnico o del usuario final, casi en cualquier lugar y bajo cualquier circunstancia.
Sensores en ubicaciones específicas
Medición precisa de la asimetría alfa frontal, alfa-ERD / ERS occipital, P300, N400, CVN, etc.
Monitorización precisa
EEG de alta calidad gracias al contacto estable de los sensores y a su apantallamiento activo. Permite registrar más de 8 horas a 256Hz con una resolución de 24 bits.
Equipo práctico
Fácil de transportar y almacenar, y sin gastos de mantenimiento asociados.
Alta compatibilidad con plataformas software
Paquete de software intuitivo y SDK para programadores. Gran compatibilidad con plataformas como Matlab, Python, etc.
Man driving a car while using a tablet

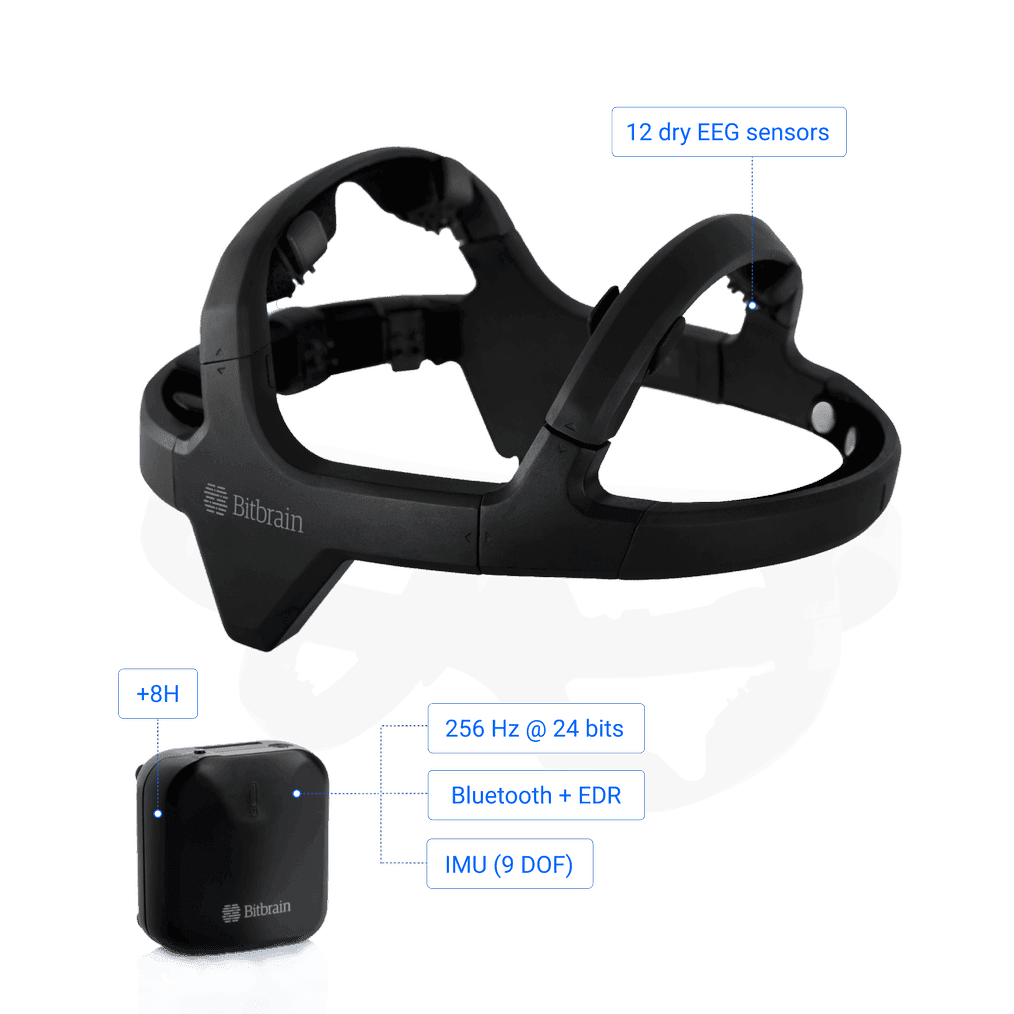

Componentes principales

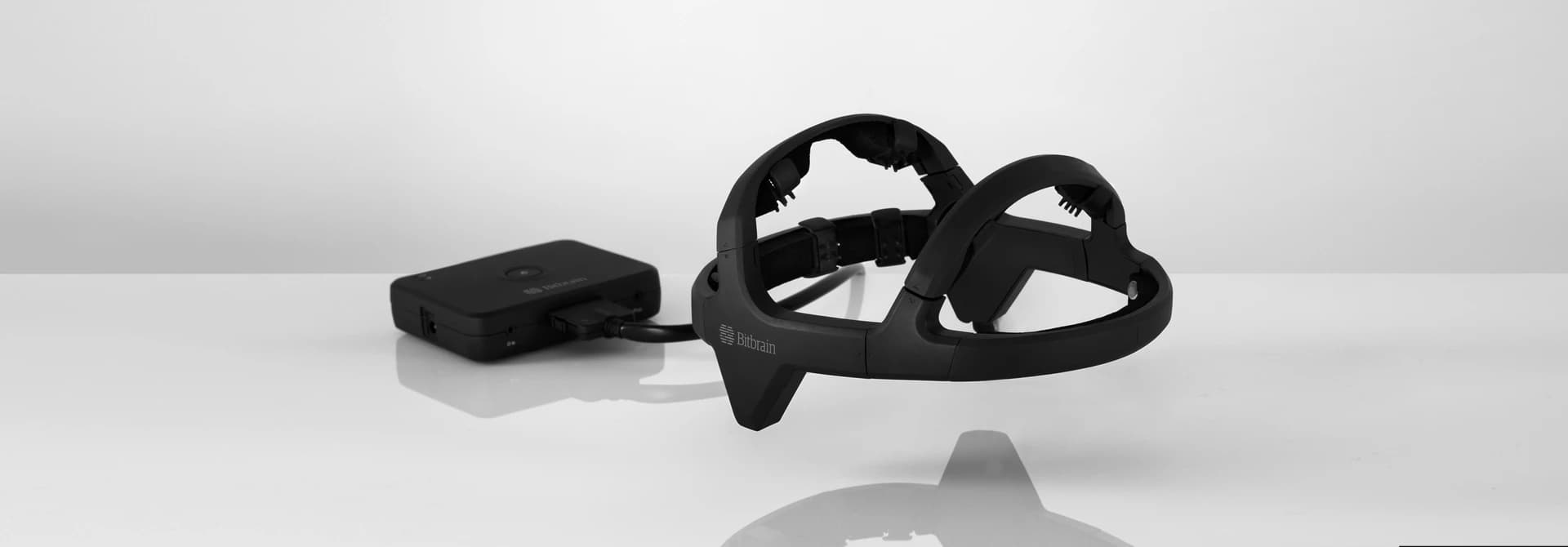

componentes diadem

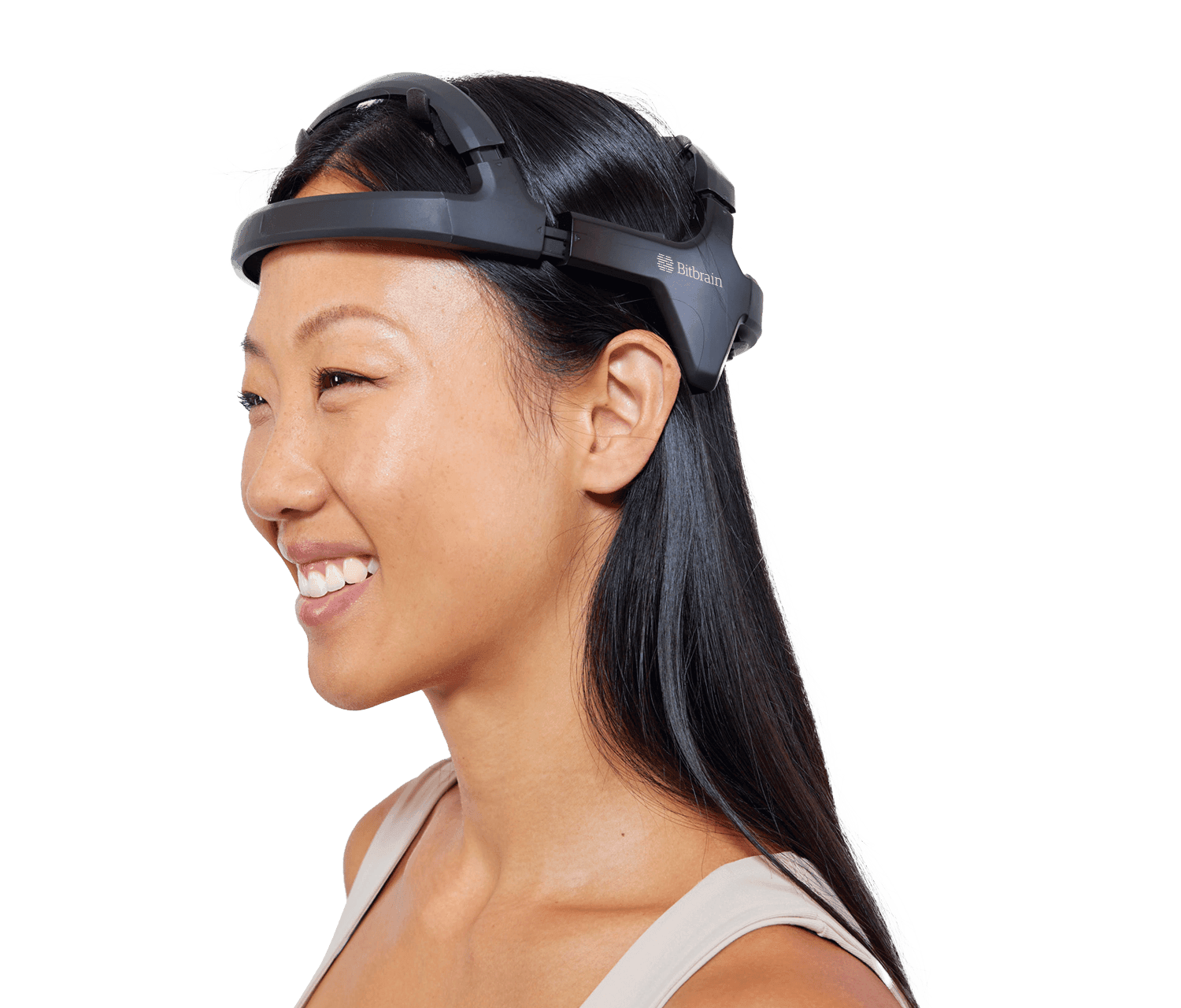

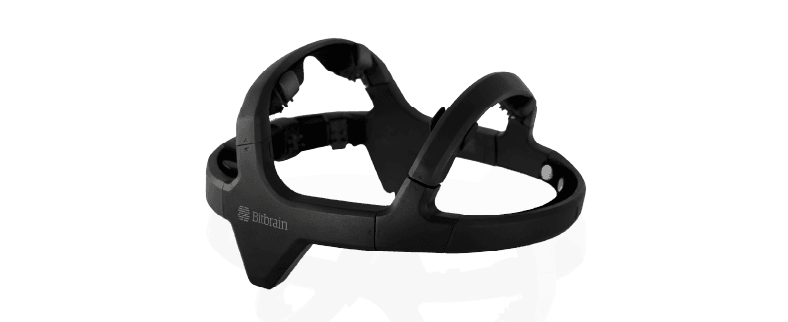

Casco EEG

Diseño ligero (190g) y flexible que se adapta a la morfología de cada cabeza (85% de población global). Con 12 sensores secos y con un diseño que reduce las impedancias y garantiza contactos estables. Apantallamiento activo para maximizar la SNR.

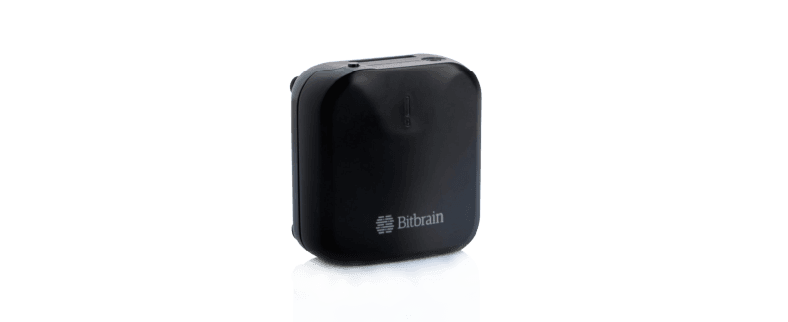

Amplificador EEG

Amplificador móvil, pequeño y ligero (125gr) que graba con una resolución de 24 bits a 256 Hz. Disponen además de una IMU interna (9 DOF), y control de impedancia relativa online. Con grabación en microSD o conectividad Bluetooth a más de 10 metros de alcance, y hasta 8 horas de grabación continua.

Cómo se usa

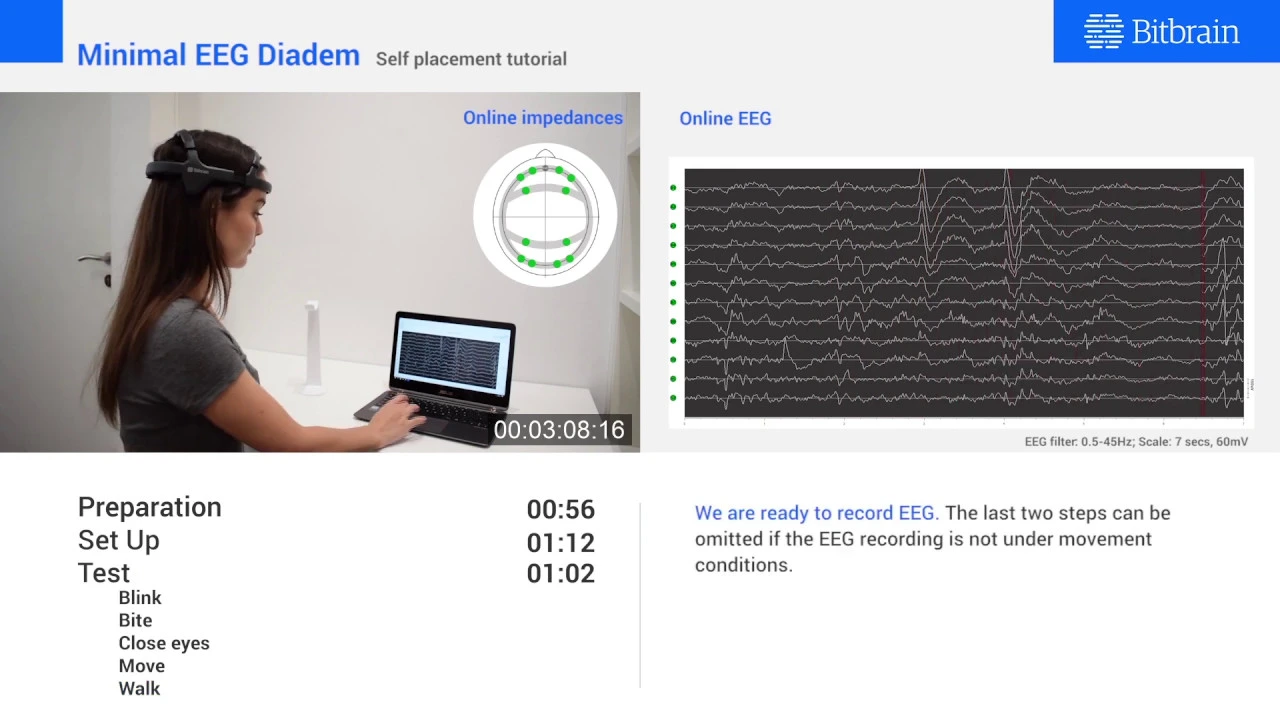

Diadem dry EEG headset self placement

Tutorial - Autocolocación
Aprende a colocar Diadem desde la perspectiva de usuario en menos de dos minutos.
Cómo se usa

Instalación rápida y sencilla en tan solo unos minutos, incluso por personal no técnico. Este sistema Dry-EEG no requiere gastos en consumibles (frascos de geles, jeringuillas, champú, etc.), y tampoco gastos de mantenimiento adicionales. Viene con una intuitiva plataforma de software para grabar datos con la ayuda de guías visuales, favoreciendo un montaje y una monitorización de calidad.

  1. Preparación: Conecta el EEG al amplificador, abre las tiras laterales y superiores, y coloca el EEG sobre la cabeza, con la marca central alineada con la nariz. Luego deslízalo hacia atrás, hasta la zona más prominente de la cabeza. Coloca el clip en el lóbulo de la oreja izquierda.
  2. Colocación: Espera 10 segundos y mueve los sensores que no estén en verde todavía, para que estén en contacto con el cuero cabelludo. Repite hasta que haya una buena calidad de señal en todos los sensores.
  3. Test: El usuario deberá parpadear, morder, cerrar los ojos, mover los brazos y caminar para comprobar que la señal EEG no está afectada.
  4. Grabación: Tras el paso anterior, el dispositivo estará listo para registrar datos y exportarlos posteriormente.
  5. Mantenimiento: Limpia los sensores con toallitas humedecidas en agua e introduce el equipo en su maletín hasta su próximo uso. No te olvides de cargar el amplificador antes de la próxima grabación.

Especificaciones técnicas

Hardware

Sensors and headset

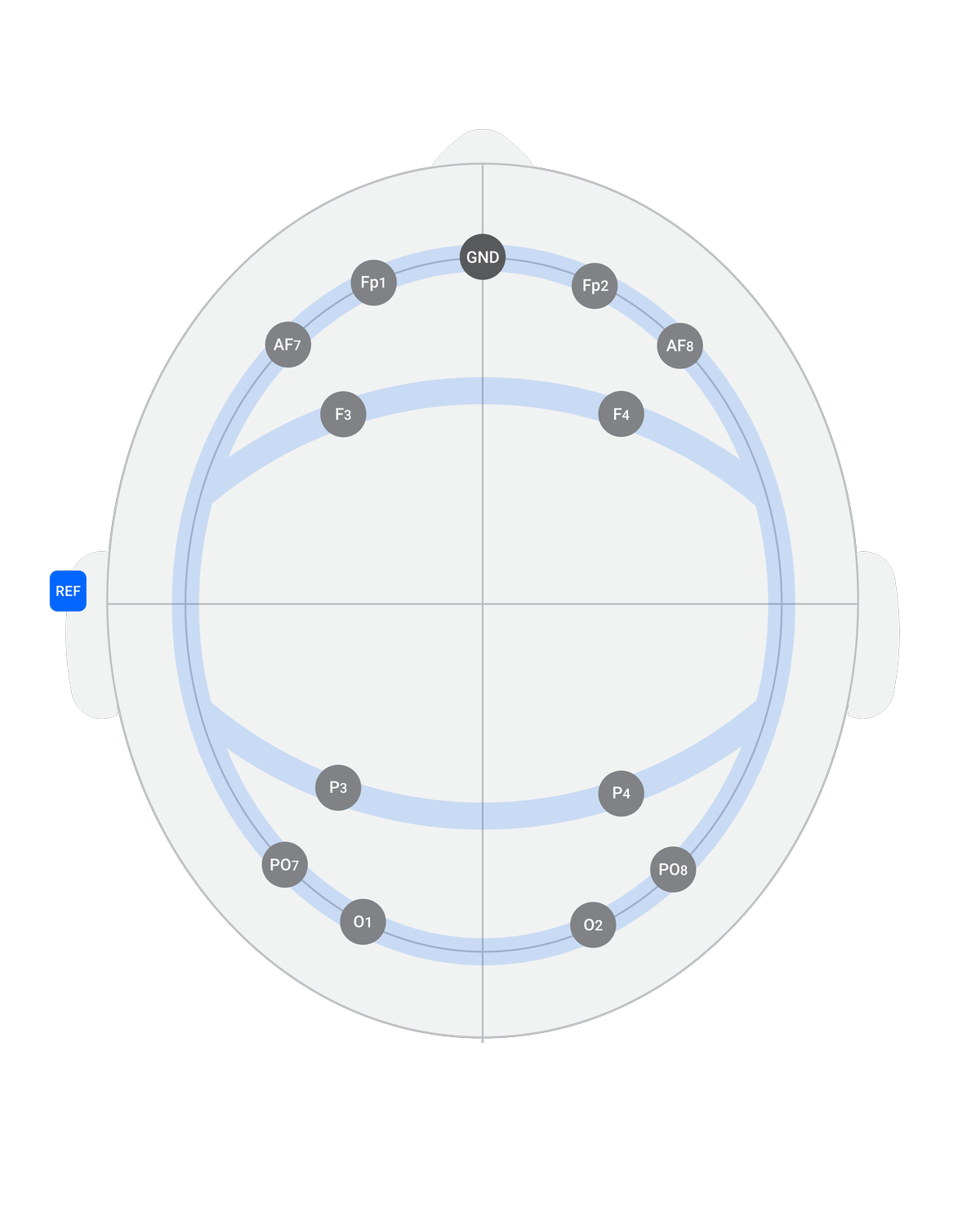

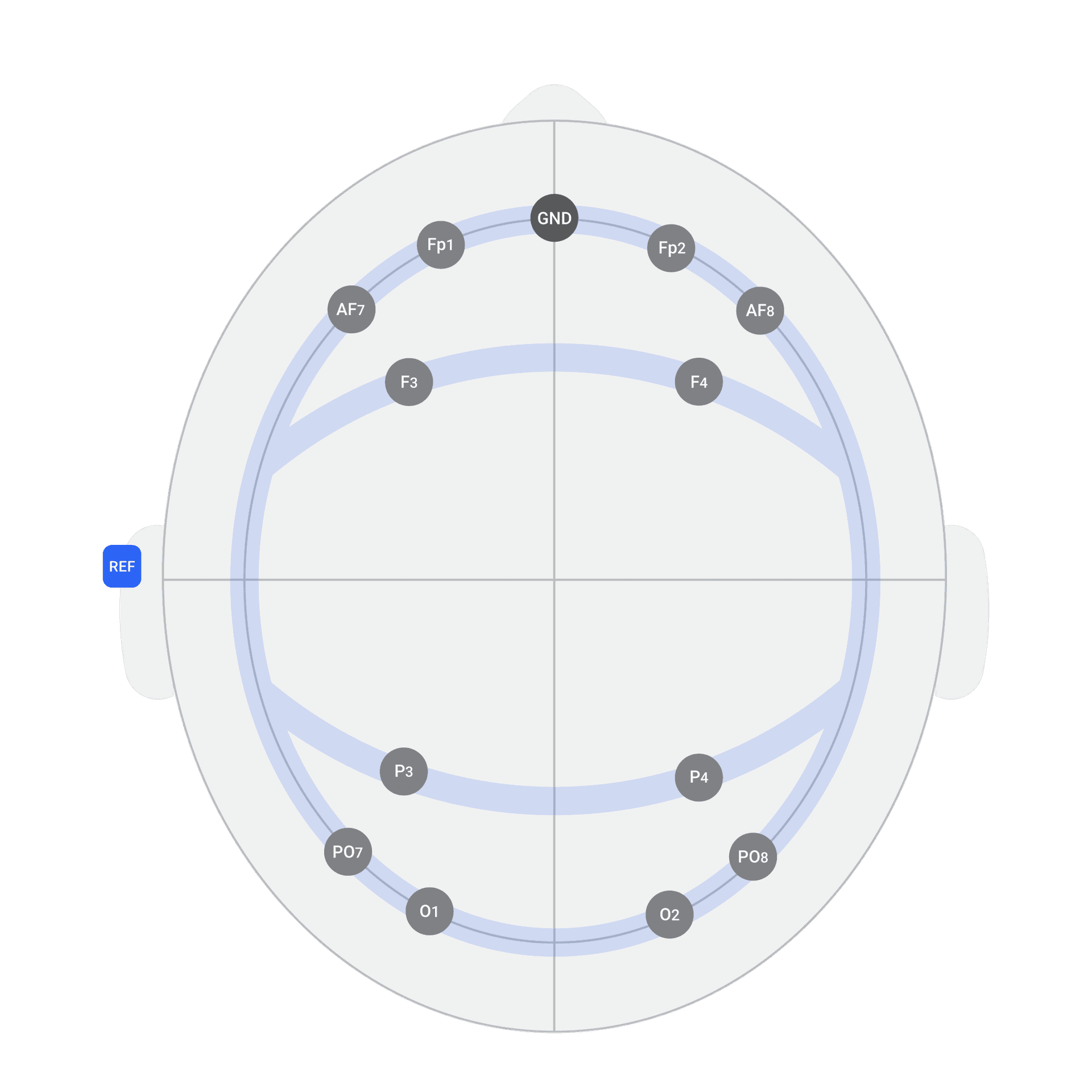

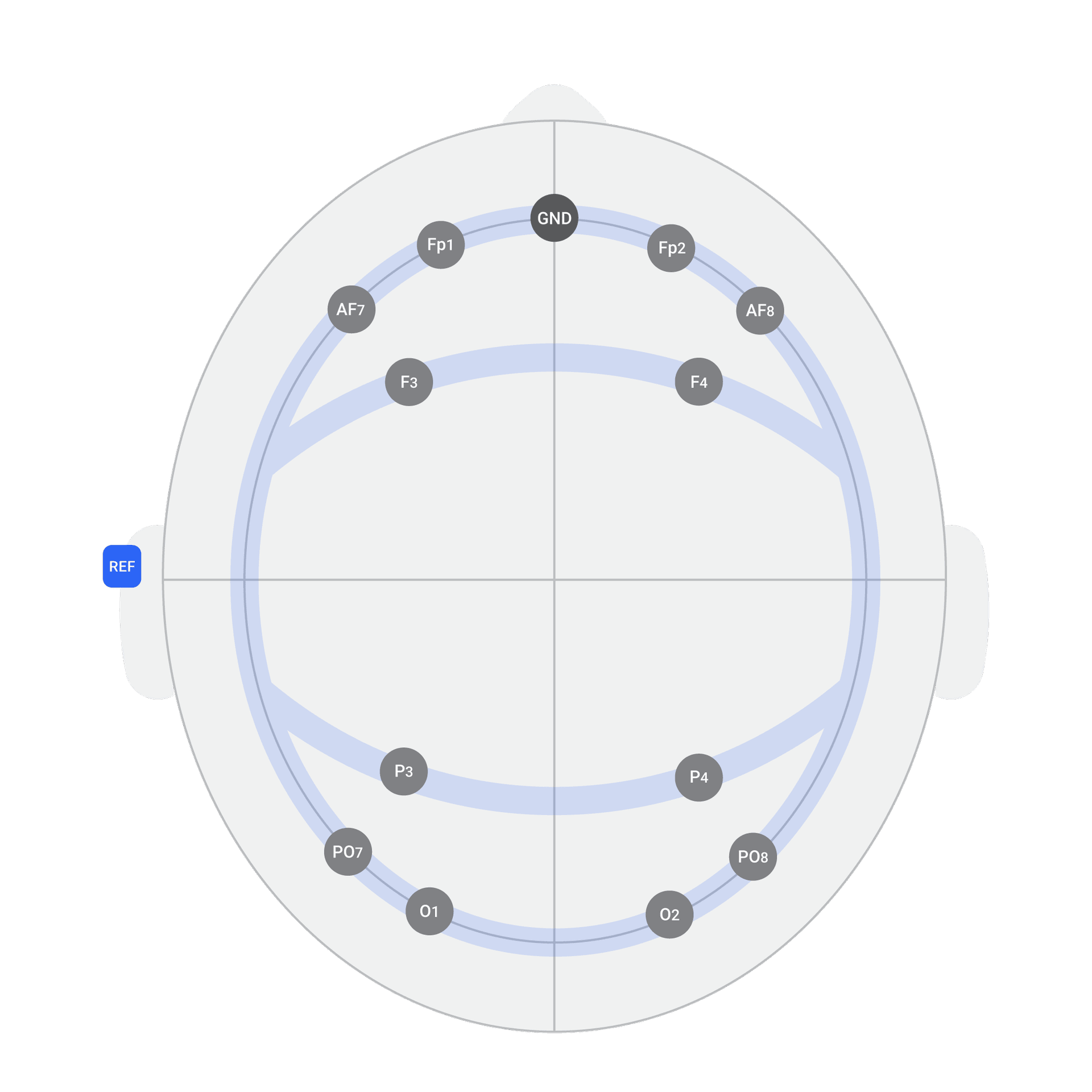

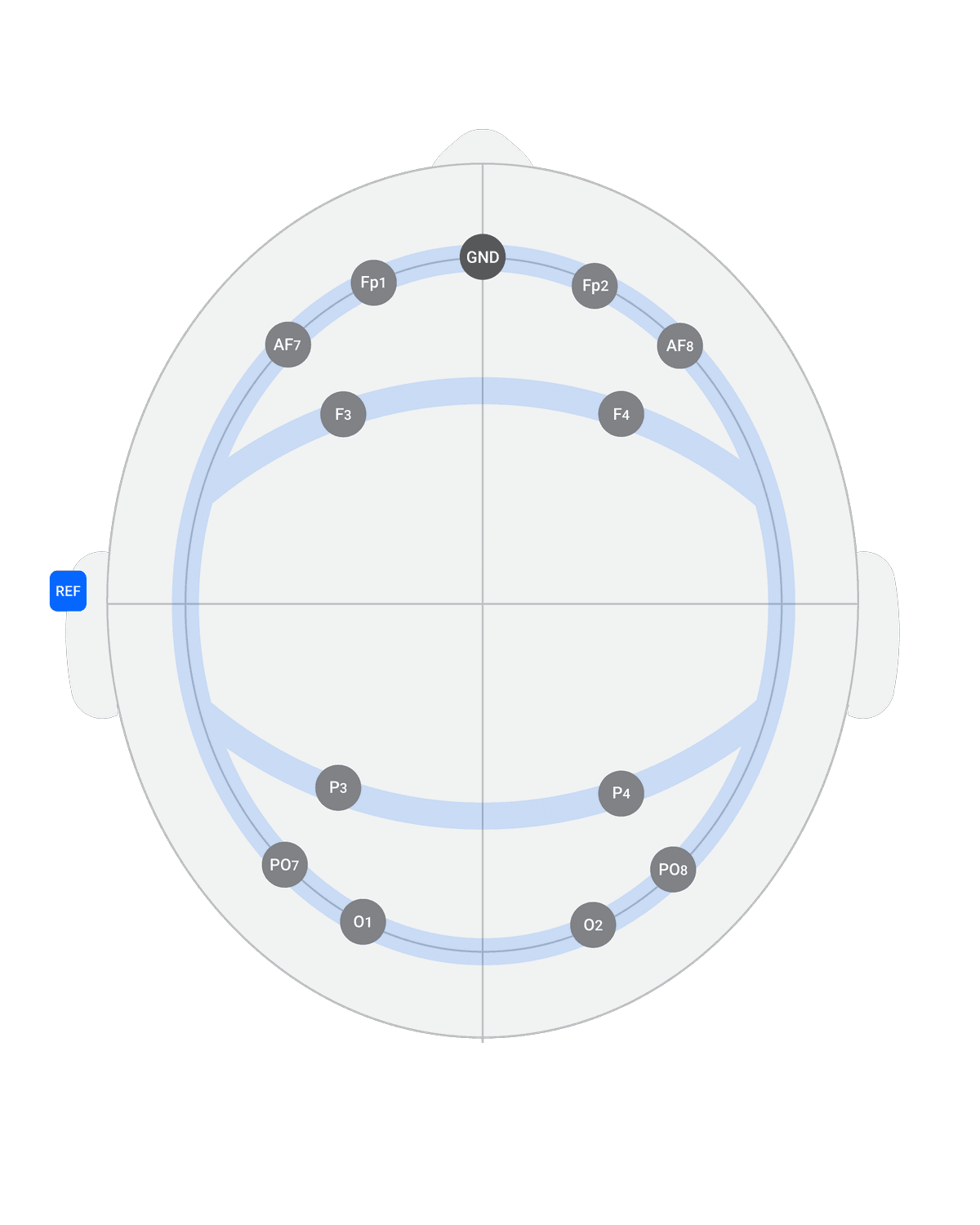

EEG channels12 x EEG (Fp1, Fp2, AF7, AF8, F3, F4, P3, P4, PO7, PO8, O1, O2), REF (A1) y DRL (Fpz)
Type of sensors/electronicsEEG dry sensors with active shielding and optimized DRL
Head perimeter53cm - 61cm
Wireless amplifier
Sampling rate / resolution256 SPS at 24 bits
BandwidthDC – 40Hz (3º order LPF)
Online/real-time impedance checkYes (relative contact impedance)
Other sensors/channelsIntegrated IMU (9 axis): accelerometer, gyroscope and magnetometer.
Other inputs/channels1 x Digital input (1 bit), 1 x optical trigger
Input range and noise± 100 mV, < 1 µVRMS (0.5 – 30Hz) @256Hz
CMRR / Input impedance> 100 dB @50Hz, > 50 GΩ
Data streaming and store
Data transmission and rangeBluetooth 2.1 + EDR with 10 meters in direct sight.
Data backupYes (removable µSD card. Max 8GB, class ≥10 )
Power
BatteryRechargeable lithium battery. Charging time <3h
Autonomy> 8 h
General
WeightHeadset: 185g, Amplifier: 122g
Cleaning and maintenanceWipes moistened in tap water.
Warranty2 years
CertificationsCE and CB, with EN 60950, EN 55032, EN 55024

Software

Bitrain Software Kit (included)
Bitbrain real-time SDKIn C/C++ for Windows and Linux
Bitbrain data acquisition and visualization suiteLive visualization, streaming or SD recording, data export in CSV and raw data visualization.
Third parties real-time I/OAll compatible with LabSreamingLayer LSL (BCI2000, OpenVibe, NeuroPype, etc).
Third parties data processingMatlab (EEGLAB, FieldTrip, BCILAB,etc), Python (MNE, etc) and more.
Bitbrain software platforms (optional)
Bitbrain Human Behaviour Research LabPractical research platform for experiment design and data acquisition with 30+ sensor modalities seamlessly synchronized, and to compute a wide range of emotional and cognitive biometrics.
Bitbrain Cognitive Training LabSoftware platform for QEEG and cognitive training for health and wellness.
Bitbrain programming platformMultimodal real-time neuroscience or brain-computer interface development

Qué incluye

Maletín

Los dispositivos se almacenan y transportan fácilmente dentro de una maleta. La tecnología se limpia fácilmente con toallitas húmedas.

  • Casco EEG
  • Amplificador EEG
  • Fuente de alimentación
  • Base de almacenamiento
  • Instrucciones
  • Maletín
  • Bitbrain Software Kit



Soporte

El soporte básico se incluye durante la vida útil del producto.

  • Soporte a través de correo electrónico
  • Asistencia técnica
  • Base de conocimiento

También está disponible un Servicio Premium opcional.

Bitbrain Software Kit
eeg software for eeg data acquisition and programming

Diadem viene con un software para la adquisición de datos y para programación, con una gran compatibilidad I/O en tiempo real.

Adquisición y configuración de datos simplificada
Recopila datos con la ayuda de señales visuales para garantizar el montaje y una supervisión de la calidad.
Programación flexible
Desarrollo fácil de usar con SDK versátil para abordar una gran variedad de aplicaciones.
Potentes aplicaciones en tiempo real
Uso de plataformas de terceros de LSL en tiempo real como Matlab, BCI2000 u OpenVibe, entre otras.
Análisis de datos en profundidad
Compatible con plataformas avanzadas como Matlab, EEGLab o MNE entre otras.
