Air
EEG de sensores secos optimizado para una monitorización básica de estados cognitivos y emocionales en aplicaciones del mundo real.
Dry-EEG básico, wearable y móvil
Air es un electroencefalograma (EEG) de sensores secos diseñado para aplicaciones del mundo real que requieren, por un lado, gran comodidad para el usuario, y por otro, una configuración ágil y una calidad de señal sobresaliente para el investigador. Desarrollado con 8 sensores ubicados en áreas cerebrales específicas (pre-frontal y occipital) para la estimación básica de estados emocionales y cognitivos. Su apantallamiento activo de alto rendimiento y su diseño mecánico estable proporcionan una robustez y una calidad de señal excepcionales, incluso bajo movimiento o durante largos períodos de grabación.
Debido a su usabilidad, Air se puede colocar en menos de 2 minutos por el propio usuario final, y sin contar con la asistencia de expertos. Esta característica, en combinación con la gran comodidad, abre la puerta al desarrollo de aplicaciones en contextos reales.
Air viene con el Bitbrain Software Kit para la adquisición y programación de datos. Este software tiene una gran compatibilidad con I/O en tiempo real, y procesamiento de datos de terceros (LSL, Matlab, Python, BCI2000, OpenVibe, etc.). Además, al adquirir el Human Behaviour Research Lab, se puede sincronizar con otras tecnologías de monitorización humana como ExG, GSR, eye-trackers, entre otros.
Quiero usar Air para
Investigación en contextos reales
Estudiando el comportamiento humano en escenarios y contextos reales con ecología
Aplicaciones en contextos reales
Desarrollando nuevos productos o servicios de neurotecnología cone el hardware EEG más accesible.
Interfaces cerebro-computadora
Avanzando en la frontera de la interacción con una neurotecnología fiable que todos puedan utilizar, en cualquier lugar y en cualquier momento.
Características principales
Ergonómico y móvil
Diseño ultraligero con arcos flexibles y ajustes para garantizar una gran comodidad. Transmisión por Bluetooth y almacenamiento SD integrado.
Excelente usabilidad
Configuración rápida y fácil por parte de personal no técnico o del usuario final, casi en cualquier lugar y bajo cualquier circunstancia.
Sensores en ubicaciones específicas
Diseño optimizado para asimetría alfa prefrontal, alfa occipital, visual P300 y otros.
Monitorización precisa
EEG de alta calidad gracias al contacto estable de los sensores y a su apantallamiento activo. Permite registrar más de 8 horas a 256Hz con una resolución de 24 bits.
Equipo práctico
Fácil de transportar y almacenar, y sin gastos de mantenimiento asociados.
Alta compatibilidad con plataformas software
Paquete de software intuitivo y SDK para programadores, con gran compatibilidad con Matlab, Python, etc.
Componentes principales

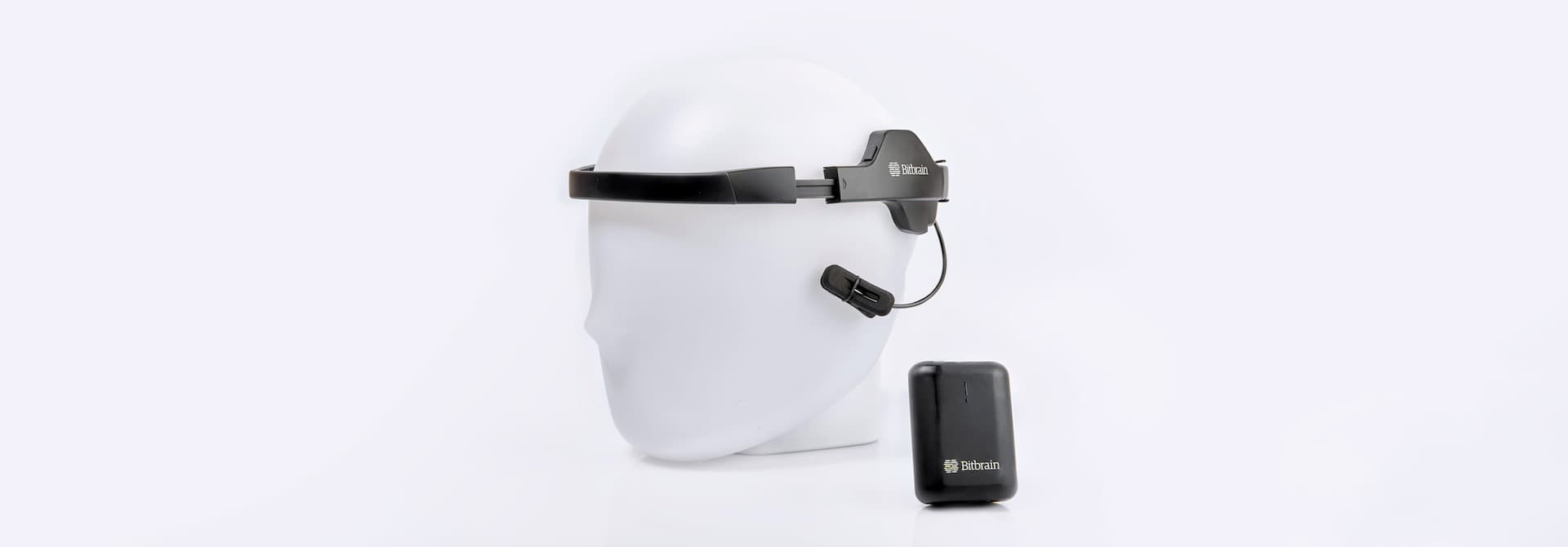

Aro EEG
Diseño ligero (130g) y flexible que se adapta a la morfología de cada cabeza (85% de población global). Con 8 sensores secos y con un diseño que reduce las impedancias y garantiza contactos estables. Apantallamiento activo para maximizar la SNR.
Amplificador EEG
Amplificador móvil, pequeño y ligero (125gr) que graba con una resolución de 24 bits a 256 Hz. Dispone además de una IMU interna (9 DOF), y control de impedancia relativa online. Con grabación en microSD o conectividad Bluetooth con más de 10 metros de alcance y hasta 8 horas de grabación continua.
Cómo se usa
Caso de uso: Seat - Neuroconfigurator
Instalación rápida y sencilla en tan solo unos minutos, incluso por personal no técnico. Este sistema Dry-EEG no requiere gastos en consumibles (frascos de geles, jeringuillas, champú, etc.), y tampoco gastos de mantenimiento adicionales. Viene con una intuitiva plataforma de software para grabar datos con la ayuda de guías visuales, favoreciendo un montaje y una monitorización de calidad.
1. Preparación: Conecta el EEG al amplificador, abre las tiras laterales y superiores, y coloca el EEG sobre la cabeza con la marca central alineada con la nariz. Luego deslízalo hacia atrás, hasta la zona más prominente de la cabeza. Coloca el clip en el lóbulo de la oreja izquierda.
2. Colocación: Espera 10 segundos y mueve los sensores que no estén en verde todavía, para asegurarse de que estén en contacto con el cuero cabelludo. Repite hasta que haya una buena calidad de señal en todos los sensores.
3. Test: El usuario deberá parpadear, morder, cerrar los ojos, mover los brazos y caminar para comprobar que la señal EEG no está afectada.
4. Grabación: Tras el paso anterior, el dispositivo estará listo para registrar datos y exportarlos posteriormente.
5. Mantenimiento: Limpia los sensores con toallitas húmedas e introduce el equipo en su maletín hasta su próximo uso. No te olvides de cargar el amplificador antes de la próxima grabación.
Especificaciones técnicas
Hardware
| Sensors and headset | |
|---|---|

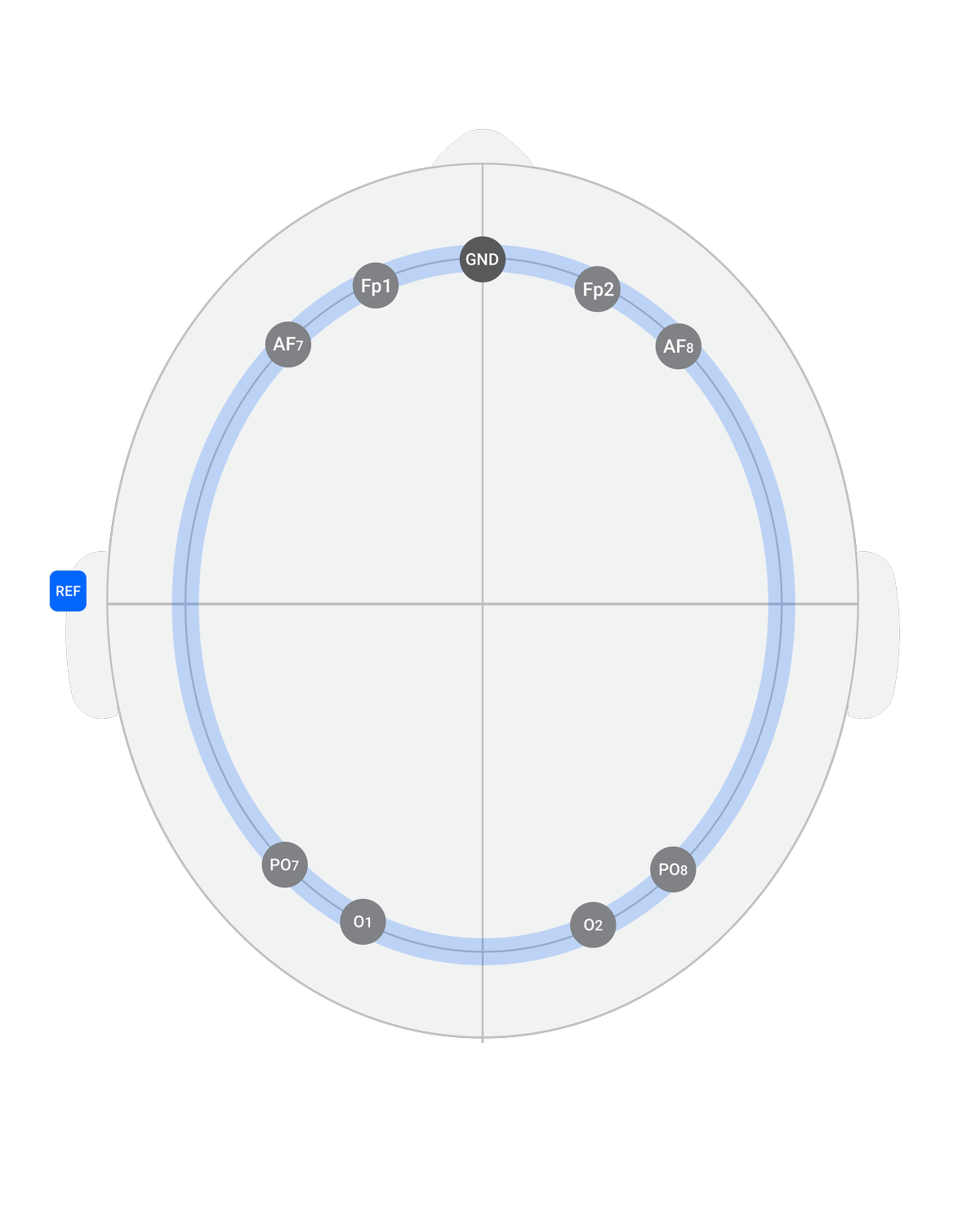

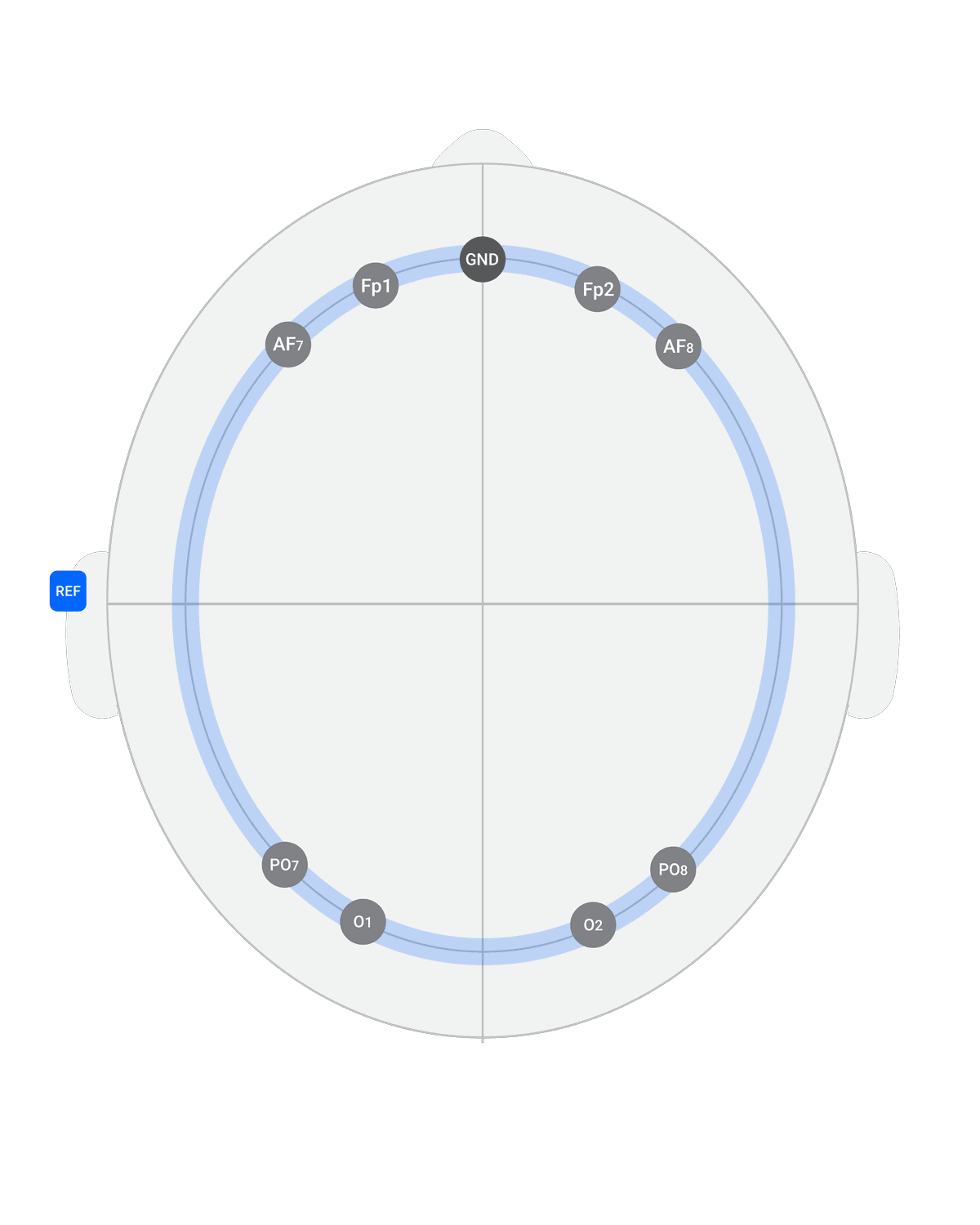

| EEG channels | 8 x EEG (Fp1, Fp2, AF7, AF8, PO7, PO8, O1, O2), REF (A1) and DRL (Fpz) |
| Type of sensors / electronics | EEG dry sensors with active shielding and optimized DRL |
| Head perimeter | 53cm - 61cm |
| Wireless amplifier | |
|---|---|
| Sampling rate / resolution | 256 SPS at 24 bits |
| Bandwidth | DC – 40Hz (3º order LPF) |
| Online / real-time impedance check | Yes (relative contact impedance) |
| Integrated sensors | Integrated IMU (9 axis): accelerometer, gyroscope and magnetometer |
| Other inputs | 1 x Digital input (1 bit), 1 x optical trigger |
| Input range and noise | ±100 mV, < 1 µVRMS (0.5 – 30Hz) @256Hz |
| CMRR / Input impedance | >100 dB @50Hz, > 50 GΩ |
| Data backup | Yes (removable µSD card. Max 8GB, class ≥10 ) |
| Data streaming and store | |
|---|---|
| Data transmission and range | Bluetooth 2.1 + EDR with 10 meters in direct sight |
| Data files | CSV |
| Power | |
|---|---|
| Battery | Rechargeable lipo battery. Charging time < 3h |
| Autonomy | > 8h |
| General | |
|---|---|
| Weight | Headset: 130g, Amplifier: 82g |
| Maintenance | Wipes moistened in tap water |
| Warranty | 2 years |
| Certifications | CE and CB, with EN 60950, EN 55032, EN 55024 |
Software
| Bitbrain Software Kit (included with equipment) | |
|---|---|
| Bitbrain real-time SDK | In C/C++ for Windows and Linux |
| Bitbrain data acquisition and visualization suite | Live visualization, streaming or SD recording, data export in CSV and raw data visualization |
| Third parties real-time I/O | LabStreamingLayer LSL compatibility (Matlab, Python, BCI2000, OpenVibe, NeuroPype, etc). |
| Third parties data processing | Matlab (EEGLAB, FieldTrip, BCILAB, etc), Python (MNE, etc) and more |
| Bitbrain software platforms (optional) | |
|---|---|
| Bitbrain Human Behaviour Research Lab | Practical research platform for experiment design and data acquisition with 30+ sensor modalities seamlessly synchronized, and analysis with a wide range of emotional and cognitive biometrics available. |
| Bitbrain Cognitive Training Lab | Software platform for QEEG and cognitive training for health and wellness. |
| Bitbrain Programming Platform | Multimodal real-time neuroscience or brain-computer interface development. |
Qué incluye
Los dispositivos se almacenan y transportan fácilmente dentro de una maleta. La tecnología se limpia fácilmente con toallitas húmedas.
- EEG
- Instrucciones
- Amplificador EEG
- Maletín
- Fuente de alimentación
- Bitbrain Software Kit
- Base de almacenamiento
El soporte básico se incluye durante la vida útil del producto.
- Soporte a través de correo electrónico
- Asistencia técnica
- Base de conocimiento
También está disponible un Servicio Premium opcional.
Air viene con un software para la adquisición de datos y para programación, con una gran compatibilidad I/O en tiempo real.
Adquisición y configuración de datos simplificada
Recopila datos con la ayuda de señales visuales para garantizar el montaje y una supervisión de la calidad.
Programación flexible
Desarrollo fácil de usar con SDK versátil para abordar una gran variedad de aplicaciones.
Potentes aplicaciones en tiempo real
Uso de plataformas de terceros de LSL en tiempo real como Matlab, BCI2000 u OpenVibe, entre otras.
Análisis de datos en profundidad
Compatible con plataformas avanzadas como Matlab, EEGLab o MNE entre otras.
